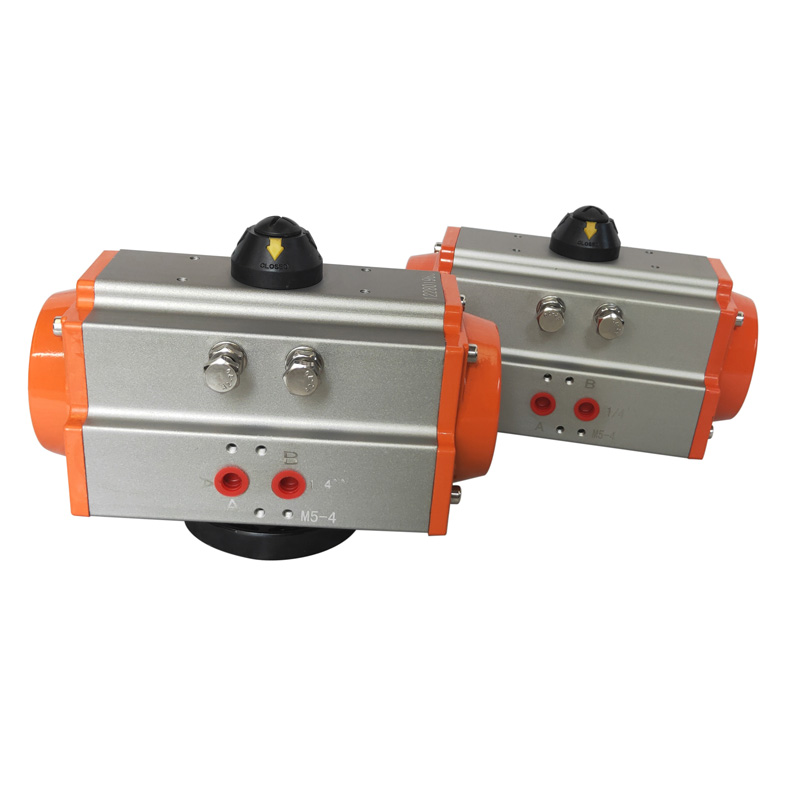

AT系列气动执行器
产品概述
AT新型齿轮齿条式气动执行器综合了国内外最新技术，通过CAD三维模型创新优化设计，外形美观紧凑，现代化的造型，并采用实用新型材料，新工艺，使产品的质量，性能更加可靠：多规格选型更经济实惠，产品全面符合最新国际标准技术规范，满足现在和未来的需求。
技术参数
1.产品名称：AT气动执行器
2.产品类别：气动执行器
3.产品型号：ATD双作用式，ATS单作用式（有弹簧返回）
4.基本设计：气动双活塞执行器
5.制造特点：超宽面齿轮（活塞）小齿轮传动技术，活塞齿轮和课题接触面有低摩擦材料制成的滑动轴承衬套，导向，单作用式有保险弹簧座
6.采用标准，执行器与阀门连接：四个或八个螺栓孔符合标准DIN/IS05211,轴装配符合标准DIN3337,可供选择的装配轴孔有多种形状尺寸选择
7.执行器与控制阀连接：GT/GT-S100-350符合标准NAMUR或/
8.VDE3845,GT/GT-S040-90通过转接板连接
9.执行器与信号盒连接：符合VDI/VDE3845
10.壳体：铝合金表面硬质氧化处理，端盖：铝合金表面喷塑处理。活塞/齿条：铝合金
11轴承垫圈/导环：塑料
特点
AT/ATE气动执行器行程为90″，120″135℃，分双作用形式和单作用弹簧复位式，不同行程的气动执行器可根据要求生产。
AT气动调节角度为正面螺栓调节，一般与蝶阀，球阀，旋塞阀等选转型阀门配套使用
技术参数
工作介质：清洁干燥的空气和惰性气体，只要和执行器内部零件和润滑剂兼容的非腐蚀性气体
工作气源压力：双作用式：3-8bar,单作用式：4-8bar
工作温度：常温型：-20~80℃（丁晴橡胶O型圈）
高温型：-29~160℃（氟橡胶O型圈）
低温型：-40~80℃（硅橡胶O型圈）
回转角度：标准型90±5℃，非标准型0-180℃
输出扭矩：双作用：3.9~10560N.M，单作用：8.5~4858n.m
接口螺纹：SAT32=G1/8”,SAT52~240=G1/4”:SAT270~400=G1/2”
